La géothermie est une source de chaleur renouvelable particulièrement performante.

Son principe est simple : il s’agit de valoriser la chaleur des nappes d’eaux chaudes situées dans le sous-sol.

Un puits de production permet de remonter en surface l’eau chaude grâce à une pompe.

L’eau extraite est généralement à une température située entre 40°C et 80°C.

Il faut parfois creuser à plus de 2000 mètres pour atteindre la nappe à valoriser.

Un puits de réinjection permet de restituer l’eau extraite dans le sous-sol.

L’eau puisée ne subit aucun traitement ou mélange dans l’installation de géothermie. Elle est intégralement réinjectée dans la nappe d’origine.

Enfin, un échangeur thermique transfère la chaleur contenue dans l’eau puisée vers un réseau de chauffage.

Ce système comprend deux circuits totalement distincts et étanches, qui évitent tout risque de mélange.

Le réseau de chauffage urbain achemine ensuite la chaleur récupérée jusqu’aux pieds des immeubles.

Pas de combustibles donc pas d’émissions de CO2. Disponible en continue, la géothermie est une énergie renouvelable d’avenir.

Cet article Dalkia — La Géothermie expliquée en 3D est apparu en premier sur Fort d'Issy.

A consulter également : l’interview d’Emmanuel Prod’homme, publiée en 2011 sur echos-du-fort.com, expliquant techniquement l’installation géothermique du Fort d’Issy.

Les deux puits à l’opposé du quartier et le circuit de distribution de la chaleur entre les deux

Tous les articles du blog traitant de la géothermie sont rangés dans la catégorie Géothermie.

— Veolia.com : Le puits géothermique d’Issy-les-Moulineaux

Cet article Emmanuel Prod’homme — Le puits géothermique d’Issy-les-Moulineaux est apparu en premier sur Fort d'Issy.

Après plusieurs mois de travaux, la réalisation du doublet géothermique du Fort d’Issy a pris fin le 25 avril dernier. La dernière opération technique a été réalisée avec succès. La pose et la fixation des 100m de crépine dans le puits de réinjection se sont parfaitement déroulées.

Réalisée par Dalkia, cette opération de forage (2 puits réalisés à 650m de profondeur dans la nappe de l’Albien) se poursuit avec les phases de tests. Ensuite, la mise en place des équipements de pompage et le raccordement au nouveau réseau de chaleur du site seront réalisés.
Les premiers résultats sont d’ores et déjà à la hauteur des espérances, puisque la température attendue (28°C) est au rendez vous !

A terme, c’est l’ensemble de l’éco quartier du Fort d’Issy, ainsi que les écoles Louise Michel et Justin Oudin, qui seront alimentés en chauffage et en eau chaude sanitaire grâce à cette énergie locale, propre et renouvelable. Cette solution écologique évitera le rejet de 2000 tonnes de CO2 par an, comparée à une solution utilisant des énergies fossiles.

C’est une première technologique que réalise Dalkia : des logements seront alimentés en chaleur à partir d’une géothermie à l’Albien, via un réseau en boucle tempérée associé à des pompes à chaleur.

La géothermie au Fort d’Issy: un chauffage écologique

Parmi les nombreuses innovations mises en place dans le futur éco-quartier du Fort numérique, le projet prévoit l’installation d’un intranet de quartier, le raccordement à la fibre optique dans tous les appartements et… l’utilisation de la chaleur géothermique ! Le futur éco-quartier fait ainsi le choix d’associer durablement le confort de la vie moderne à l’efficacité des énergies renouvelables.

Le recours à cette énergie renouvelable est une pratique courante et très encadrée. Il existe une trentaine de sites géothermiques en Île-de-France et la société Dalkia, en charge du chantier de la géothermie sur le Fort d’Issy, en exploite dix-sept. Et le jeu en vaut la chandelle puisque grâce à l’exploitation de la chaleur des nappes chaudes de la terre, les 1 500 logements du nouvel éco-quartier ainsi que les commerces, les écoles et les équipements publics du site bénéficieront d’une couverture de 78% de leurs besoins énergétiques en chauffage, et ce, sans aucun rejet atmosphérique !

Source : Issy.com

Merci Arte de nous avoir alertés

Interview d’Emmanuel Prod’homme – Directeur Grands Projets, Veolia Energy-Dalkia

Source : Veolia.com

Cet article Géothermie du Fort d’Issy: fin des travaux de forage est apparu en premier sur Fort d'Issy.

— Issy.tv

Cet article Le Fort d’Issy se dote d’un chauffage écologique est apparu en premier sur Fort d'Issy.

Interview d’Emmanuel Prod’Homme, Directeur Grands Projets Dalkia Ile-de-France, publiée sur les Echos du Fort. Merci Gilles de l’avoir signalé.

Pourquoi avoir choisi la géothermie pour couvrir les besoins de chauffage et d’eau chaude sanitaire de l’éco-quartier ?

La solution de la géothermie s’est avérée comme apportant la meilleure réponse à la fois environnementale et économique pour les habitants du Fort d’Issy. Et cela, après avoir étudié toutes les autres solutions d’énergies renouvelables.

Cette solution a fait ses preuves d’efficacité puisque Dalkia gère déjà 16 des 29 géothermies existantes en Ile-de-France. Dalkia est l’opérateur de référence de la géothermie francilienne avec plus de 80 000 équivalent logements desservis.

Il n’y a pas plus renouvelable que la géothermie. C’est une énergie locale, disponible à tout moment. Elle est non-polluante puisque la qualité de l’eau est préservée par un circuit fermé, donc sans contact avec l’extérieur. Avec la réinjection de l’eau en totalité dans la nappe, elle constitue également une énergie inépuisable.

En choisissant ce procédé, 78 % des besoins énergétiques pour le chauffage et l’eau chaude sanitaire du site seront couverts. Les 22 % restant proviendront de l’électricité nécessaire au fonctionnement des pompes à chaleur.

Plus concrètement, comment fonctionne-t-elle ? À quoi servent les pompes à chaleur ?

Il s’agit tout simplement de récupérer et de transférer la chaleur qui vient de la terre aux logements, à la crèche, aux commerces, etc.

Des installations souterraines (forages) permettent de prélever l’eau de la nappe phréatique et de transférer (grâce à un échangeur et aux pompes à chaleur) l’énergie calorifique qu’elle contient vers les circuits de chauffage et de production d’eau chaude sanitaire.

Les deux puits à l’opposé du quartier et le circuit de distribution de la chaleur entre les deux

Un premier puits dit de "production" va capter les calories de la nappe phréatique de l’Albien située à 650 mètres de profondeur et qui délivre une eau à 28ºC. Un second puits dit de "réinjection" va réinjecter l’eau prélevée en totalité. Ainsi, l’eau qui sort de la terre cède sa chaleur à un réseau appelé circuit géothermique par l’intermédiaire d’un échangeur. Le circuit géothermique, appelé également boucle d’eau tempérée, alimente les sous-stations situées en pied d’immeuble, dans lesquelles sont installées des pompes à chaleur. Ces dernières assurent la production d’eau chaude pour le chauffage et la production de l’eau chaude sanitaire sur l’ensemble de l’éco-quartier.

Précisément, quelles installations seront réalisées au Fort d’Issy ?

Le circuit géothermique est déjà réalisé et les forages des puits seront entrepris dès le mois de mai 2011. Une pompe sera immergée dans le puits de production à 120 mètres de profondeur pour assurer le captage de l’eau de l’Albien. Un échangeur thermique sera placé au départ du réseau, dans une "sous-station principale" et permettra de capter les calories des eaux souterrainespour réchauffer l’eau de ville qui circulera dans le circuit géothermique. Enfin, des pompes à chaleur fourniront le chauffage et l’eau chaude sanitaire dans chaque immeuble.

Enfin, un puits de réinjection sera créé à une distance d’environ 400 mètres de la zone de puisage. Comme son nom l’indique, il réinjectera en totalité l’eau géothermale dans son réservoir d’origine, c’est-à-dire la nappe phréatique, ce qui permet de préserver la ressource.

Il s’agit d’une double première en France. Expliquez-nous pourquoi…

L’opération du Fort d’Issy est un éco-quartier high-tech et écologique d’ailleurs labellisé ECOPOLIS. Ce Fort numérique, avec des innovations omniprésentes, est une vraie "smart city". Il fallait que sur le plan énergétique, l’innovation soit également au rendez-vous.

Des bureaux sont aujourd’hui alimentés par la nappe de l’Albien mais, en effet, c’est la première fois en France que nous alimenterons des logements en puisant l’eau de cette nappe. Cette solution a pu être mise en oeuvre car nous avons travaillé en partenariat avec les promoteurs qui ont prévu les choix de conception les mieux adaptés et notamment les émetteurs de chaleur à mettre en oeuvre dans les logements.

L’autre première est la réalisation d’une boucle d’eau tempérée à 27°C qui permettra, grâce à 60 pompes à chaleur situées aux pieds des immeubles, de chauffer les logements. Ce circuit géothermique atteindra une efficacité énergétique globale maximale.

En quoi la géothermie est-elle avantageuse pour les résidents ?

Cette source d’énergie garantit un coût stable et permettra aux habitants du quartier de bénéficier d’une TVA réduite à 5,5%.

Au quotidien, ils profiteront d’un appartement à l’espace optimisé. En diffusant la chaleur par le plancher, plus besoin de radiateurs ni de ballons d’eau chaude. Ils bénéficieront également d’un coût moyen annuel très compétitif et réaliseront une économie de CO2 conséquente comparé aux autres solutions énergétiques comme le gaz.

Il faut rappeler qu’il n’y aura aucun rejet atmosphérique sur le site, évitant ainsi chaque année, l’émission de 2 000 tonnes de CO2.

Cet article Interview d’Emmanuel Prod’Homme, directeur Grands Projets chez Dalkia IDF est apparu en premier sur Fort d'Issy.

Quelques futurs résidents m’ont fait part de leur interrogation concernant le contrat de géothermie Dalkia. Voici leur calcul :

Sacha, futur résident du Solaris :

Alex, futur résident du Visio, m’avait envoyé également son calcul :

Pour ma part, chez ô Paris, voici les chiffres :

L’idéal serait qu’un officiel compétent de chez Dalkia ou des promoteurs nous réponde. Peut-être avons-nous mal calculé ?
Un compétent non-officiel serait pas mal non plus

Cet article Contrat Dalkia : la géothermie est-elle hors de prix ? est apparu en premier sur Fort d'Issy.

Réseau principal géothermie Dalkia

Réseau géothermie DALKIA + piquage bâtiment

Croisement des réseaux géothermie DALKIA et aspiration pneumatique des ordures ENVAC

Cet article Réseau géothermie Dalkia est apparu en premier sur Fort d'Issy.

.

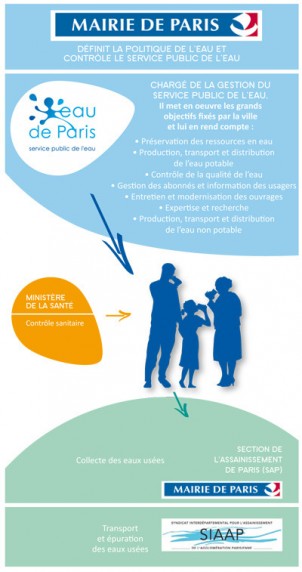

Eau de Paris, service public garant de la qualité et du transport de l’eau à Paris, déclare clairement sur son site internet que :

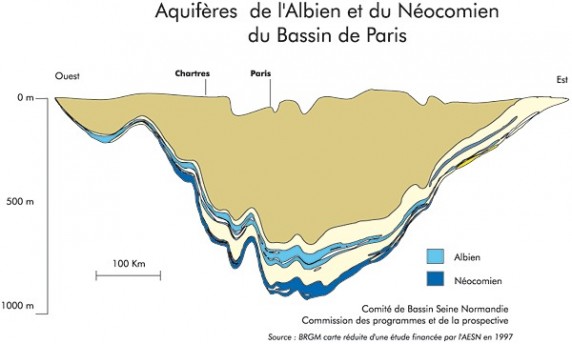

L’exploitation de la nappe d’Albien est sévèrement contrôlée. Elle s’inscrit dans le schéma directeur d’aménagement et de gestion de l’eau. En effet, sa profondeur et l’âge de l’eau qu’elle contient en font un aquifère non polluable à l’échelle humaine, qui doit être protégé.

Comment Dalkia pourra garantir à Eau de Paris que sa pompe à chaleur ne comporte aucun risque pour la nappe de l’Albien ? L’article de Touche pas à mon ciel est accessible ici.

Cet article Géothermie au Fort : un risque pour l’eau potable ? est apparu en premier sur Fort d'Issy.

Paris, 25/11/2010

Dalkia réalisera le premier réseau de chaleur géothermique alimentant un éco-quartier

Opérateur de référence de la géothermie en France, Dalkia réalisera le premier réseau de chaleur fonctionnant grâce à cette énergie renouvelable au cœur du nouvel éco quartier du Fort d’Issy-les-Moulineaux. Dalkia a en effet été choisi par l’ensemble des promoteurs du futur quartier du Fort d’Issy pour la réalisation et l’exploitation pendant 25 ans de ce réseau privé.

Ce projet d’éco quartier qui verra le jour en 2013 est emblématique à plusieurs titres ; d’abord parce qu’il s’élèvera sur un site historique racheté à l’Etat, ensuite par sa conception. Les promoteurs de l’éco quartier ont ainsi imaginé un ensemble intégrant toutes les solutions les plus performantes sur le plan environnemental : collecte pneumatique des déchets, utilisation de matériaux de construction durables pour les bâtiments, services de véhicules en autopartage ou encore développement des nouvelles technologies adaptées à l’habitat, et bien évidement recours aux énergies renouvelables.

Sur ce dernier volet, Dalkia a proposé une solution originale et innovante. Deux puits géothermaux seront creusés à 600 mètres de profondeur pour atteindre l’abondante nappe de l’Albien, qui n’est à ce jour valorisé que par deux installations qui desservent des bureaux à Paris. 18 bâtiments à usage principal d’habitation seront ainsi raccordés à ce réseau de chaleur qui fournira le chauffage et l’eau chaude sanitaire à plus de 1 500 équivalents logements, dont prés de 1 000 mètres carrés de commerce, la future crèche et la « villa du développement durable ».

Autre innovation apportée par Dalkia, la réalisation d’une boucle d’eau tempérée à 28°C qui permettra, grâce à des pompes à chaleur situées au pied des immeubles, de chauffer les logements mais aussi de les rafraîchir. En effet, l’été, le froid généré sur le réseau par les pompes à chaleur produisant l’eau chaude sanitaire sera utilisé pour rafraîchir les logements.

Au total, 78% des besoins énergétiques pour le chauffage et l’eau chaude sanitaire seront fournis par la valorisation de la géothermie, une énergie renouvelable exemplaire et enpleine croissance. Dalkia exploite déjà 17 des 29 installations géothermiques opérationnelles en Ile de France, une région dont la géologie se prête parfaitement à ce mode de valorisation énergétique vertueux, et 10 nouveaux projets devraient voir le jour d’ici 2014.

— Dalkia.com

Cet article Géothermie au fort d’Issy : 78% des besoins énergétiques pour le chauffage et l’eau chaude sanitaire est apparu en premier sur Fort d'Issy.

Joseph Dion nous transmet de nombreuses précisions techniques concernant la mise en place de la géothermie au Fort d’Issy par la société Dalkia, filiale de Veolia.

Par ailleurs, Joseph Dion nous informe du dispositif de substitution à la géothermie en cas de panne dans le Fort d’Issy dans ce billet :
